LED padló világításAC220V

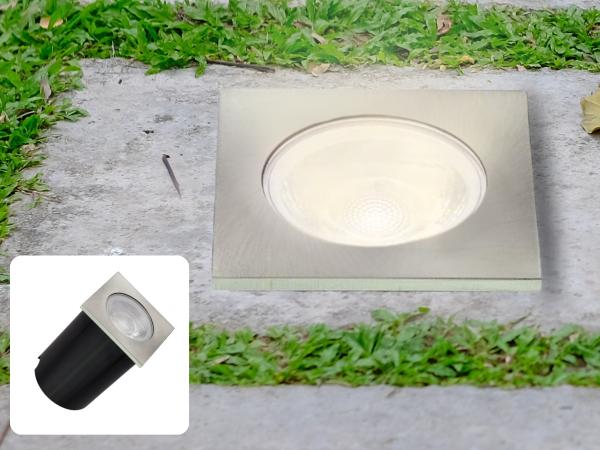

LED padlóvilágítás 4W / IP67 GL511 / 2800K - LGL514S

PG
Világos szín:
meleg fehér
Feszültség (V):
magas (220)
Méret (mm):
60 x 60
Fényáram (Lm):
210
Sugárzási szög:
30°
Erö (W):
4
Arc:
négyzet
RP:
Gyártó: NEDES
Jótállás: 36 hónap
Kód: LGL514S
EAN: 8585040902016
Elérhetöség: raktáron
Ft 12 480 Ár ÁFA nélkül
Ft 14 976 DB
Watchdog Add to wishlist Share

Termék leírás Segíthetünk?
TECHNIKAI PARAMÉTEREK
fogyasztás 4W
fényáram 210Lm
védettség IP67
fény színe 2800K - meleg fehér
terhelhetőség do 100kg
sugárzási szög 30°
méret (mm) 60 x 60 x 57
rögzítő nyílás (mm) Ø57
feszültség AC85-264V
élettartam 50 000h
kapcsolási ciklusok száma 30 000 x
nettó tömeg (g) 265
betáp kábel 45cm-H05RN-F3G0,75mm
dimmelhető nem
anyag fém
búra típusa lencse
csomagolás 1/5/30
a LED nem cserélhető


Megfelelőségi nyilatkozat

eu_declaration_of_conformity_lgl5.pdf

Termék adatlap

product_sheet_lgl514s.pdf
